国产伦精品一区二区三区高清_草久在线视频_日日夜夜精品免费视频_三级网站日本_欧美视频一区_www.色综合.com

汕尾影響橡膠支座抗剪彈性模量的因素

　　1、橡膠支座原材料質量

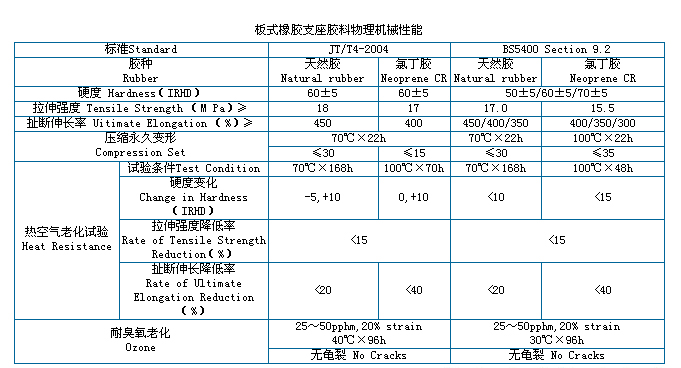

　　板式橡膠支座是由若干層橡膠片和薄鋼板組成。橡膠質量是影響橡膠支座力學性能的重要因素，橡膠質量的好壞與含膠量、填充劑和摻不摻再生膠密切相關。根據交通部行業標準《公路橋梁板式橡膠支座》(JT/T4—2004)中規定，橡膠不得使用任何再生膠或粉碎的硫化橡膠，其最小含膠量不得低于重量的55%。但是，隨著公路橋梁建設規模的擴大，板式橡膠支座需求量的增多及板式橡膠支座生產成本的增加，現在很多橡膠支座都摻加了再生膠或者是摻加粉碎的硫化橡膠。試驗檢測證明：摻加再生膠或者粉碎的硫化橡膠，對支座抗剪彈性模量有很大影響，摻加再生膠或者粉碎的硫化橡膠后橡膠硬度變大。橡膠硬度越大，支座在抗剪彈性模量試驗中，剪切變形就越小，抗剪彈性模量就越大。

　　另外，加勁鋼板對抗剪彈性模量也有一定影響。根據交通部行業標準《公路橋梁板式橡膠支座》(JT/T4—2004)規定，加勁鋼板的強度不應低于Q235C鋼板強度，其質量應滿足GB/T912的有關要求。加勁鋼板的厚度不應小于2mm，與支座邊緣的最小間距不應小于5mm，上下保護膠層的厚度不應小于2.5mm，不應使用拼接鋼板，不允許在同一支座中使用不同厚度的鋼板。可是，經過解剖試驗發現，一些橡膠支座中的加勁鋼板直徑和厚度都比設計值要小，所以在這些支座中測得的抗剪彈性模量G1比標準值G要小。

　　2、橡膠支座生產工藝

　　橡膠支座的加工生產工藝對支座抗剪彈性模量也有很大影響。如橡膠支座的外觀出現裂紋、柱面波浪紋和表面鼓泡等外觀質量問題，與橡膠支座的加膠量過少、機器模板不平和橡膠硫化程度不夠等加工生產工藝有著直接的關系。還有，橡膠支座的內部質量出現鋼板與膠層的粘接面脫開、鋼板偏置和膠層厚度不均勻等內部質量缺陷問題，與橡膠支座的硫化工藝、膠層厚度的均勻性和鋼板與橡膠粘合質量的控制等加工生產工藝有關。橡膠支座的外觀質量和內部質量出現問題，對橡膠支座的抗剪彈性模量將產生較大影響。所以，必須嚴格控制對橡膠支座的加工生產工藝的過程。

　　3、試驗檢測環境條件和儀器設備

　　試驗檢測過程中，檢測環境、檢測儀器設備的精度和功能及檢測儀器設備計量參數橡膠支座抗剪彈性模量的檢驗結果有重要影響。所以抗剪彈性模量檢測試驗中的環境條件和檢測儀器設備必須滿足交通部行業標準《公路橋梁板式橡膠支座》(JT/T4—2004)規范的規定。

　　4、試驗檢測方法及操作步驟

　　橡膠支座抗剪彈性模量試驗中加載方式的不同和試驗檢測人員操作步驟是否規范對其檢測結果有著直接的影響。通過試驗不同加載方式的研究得出，勻速加載方法沒有考慮橡膠的蠕變特性，所得結果明顯高于標準持荷加載方法的試驗值，容易導致抗剪彈性模量試驗結果不合格。在橡膠支座抗剪彈性模量試驗檢測試驗前，檢測人員應該對橡膠支座樣品表面進行清潔處理，以保證橡膠支座樣品無油漬;對檢測儀器設備的上下承載板的摩擦槽和剪切板摩擦槽進行清理干凈，避免試驗檢測時，出現試驗打滑，造成橡膠支座樣品表面破壞和對抗剪彈性模量試驗結果造成重要影響和試驗結果失真。試驗時，必須使橡膠支座樣品和中間鋼拉板的對稱軸和試驗機承載板中心軸處在同一垂直面上，且調整試驗機的剪切試驗機構，使水平油缸、負荷傳感器的軸線和中間鋼拉板的對稱軸重合，保證在整個試驗過程中，橡膠支座樣品都是垂直方向上軸心受壓及水平方向上軸心受剪。若試驗過程中，橡膠支座樣品垂直方向上偏心受壓和水平方向上偏心受剪，都會使抗剪彈性模量試驗結果造成重要的影響，會使試驗結果失真。所以，橡膠支座抗剪彈性模量檢測時，檢測人員必須嚴格按照交通部行業標準《公路橋梁板式橡膠支座》(JT/T4—2004)中標準試驗方法及規范操作試驗步驟進行試驗檢測。
